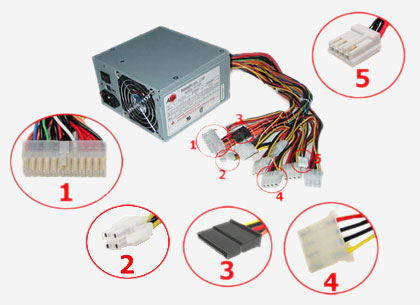

Коротко об установке блока питания мы говорили в одной из предыдущих статей. Сейчас рассмотрим подключения различных разъемов питания к периферийным устройствам компьютера и к материнской плате. На фото ниже изображены все основные разъемы питания персонального компьютера.

Большая часть из них известна нам по предыдущим статьям. Давайте еще раз их коротко разберем:
- 1 - 24-х контактный модуль питания, который подключается непосредственно к материнской плате и подает по разным линиям проводов на нее напряжения, в 5, 3 и 12 вольт, необходимые для функционирования различных устройств компьютера.
- 2 - 4-х контактный разъем питания на 12 вольт, обеспечивающий питание центрального процессора
- 3 - питание «SATA»
- 4 - питание стандарта «molex»
-
5 - разъем питания для дисковода
Давайте более подробно разберем два разъема питания. При установке центрального процессора не забывайте подать на него питание с помощью дополнительного разъема на 12V

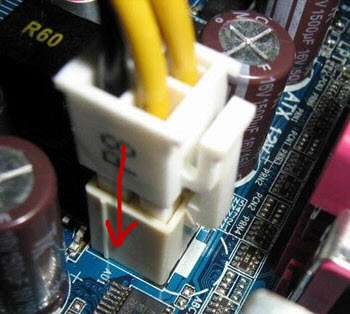

Модуль имеет небольшой срез с одной стороны, совпадающий по форме с выходом питания на материнской плате. Это не дает возможности позиционировать его неправильно. При подключении необходимо добиться плотной посадки модуля питания в гнездо (до щелчка пластмассового фиксатора, изображенного на рисунке выше).

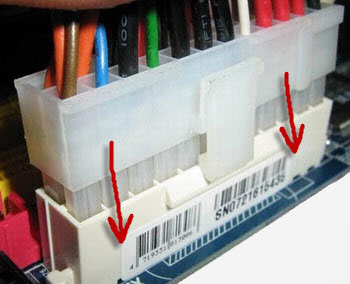

Подключение 24-х контактного разъема питания к материнской плате происходит по такому же принципу: правильно позиционируем модуль и, надавливая вниз, плотно фиксируем его до щелчка фиксатора в посадочном гнезде.

Подключаем остальные модули питания к соответствующим устройствам компьютера. Теперь нам осталось выполнить еще одну важную процедуру подключения. Подать питание с кнопки «power» (пуск) на передней панели компьютера на материнскую плату. Наш компьютер ведь должен запускаться именно по нажатии на этой кнопке?
Также нам надо будет подключить кнопку «reset» (перезагрузка) и запитать диоды индикаторов работы винчестера и напряжения, а также звуковой «спикер» (встроенный динамик - не путать со звуковой картой! :)). Но, давайте - по порядку!
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз, а первые результаты появляются уже в течение первых 7 дней.
Набор проводов, идущих от кнопок на лицевой панели системного блока может выглядеть следующим образом:

На самом деле этих проводов будет больше (их набор будет немного отличаться в зависимости от производителя корпуса), но нам сейчас важно разобрать основные варианты подключения.
Самые для нас важные надписи это «POWER SW» и «RESET SW» (ее нет на фото выше). Без правильного подключения этих разъемов к материнской плате мы не сможем включать и перезагружать наш компьютер. Думаю, Вы уже догадались, что надпись «POWER SW» означает включение, а «RESET SW» - перезагрузку.

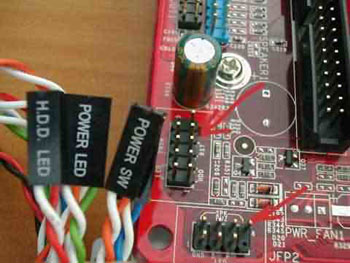

Нам надо на материнской плате (обычно в правом нижнем ее углу) найти группу штырьков с такими же (или близкими по смыслу) надписями и фактически "одеть" на них наши разъемы.
При ближайшем рассмотрении этот участок материнской платы выглядит вот так:

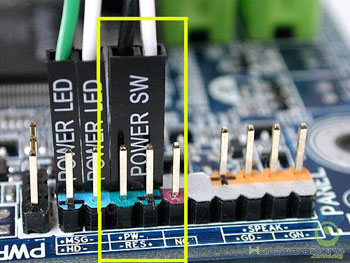

Помним, что на начальном этапе для нас важно подключить наши кнопки включения «POWER SW» и перезагрузки «RESET SW» компьютера. На фото выше мы видим что, для экономии места, производитель материнской платы обозначил соответствующие им пары штырьков как «PW» (от англ. "power" - запуск) и «RES» (от "reset" - перезагрузка). Поэтому здесь важно искать соответствия не буквально (такого может и не оказаться), а - по смыслу.
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Примечание! Даже если Вы не уверены в своих действиях в данном случае и произведете подключение неправильно - ничего страшного не случиться (ничего не сломается и не сгорит). Вы даже можете подобрать нужный Вам штырек методом одевания модуля на все штырьки по очереди. В конце концов, у каждого - свой метод :)
Небольшая ремарка из практики: в нашей организации - много компьютеров и иногда бывает так, что от частого использования просто ломается сама кнопка включения, т.е. - буквально разваливается! В этом случае мы просто берем двухконтактный, разъем, который отвечает за перезагрузку («Reset Sw») и одеваем его на два штырька, предназначенные для «Power Sw» (включение системы). Таким образом компьютер начинает включаться и выключаться через кнопку "перезагрузка" :)
Разъем с названием «POWER LED» на рисунке выше означает подачу питания на светодиод (группу светодиодов), расположенный на передней панели системного блока и сигнализирующий о факте подачи напряжения на все элементы компьютера.
Есть разъемы, на которых написано «HDD LED» - питание светодиода (обычно - красного цвета), который визуально отмечает работу жесткого диска компьютера (мигание красной лампочки на передней части корпуса). По частоте его мигания можно приближенно говорить о загруженности винчестера в данный момент.
Примечание: аббревиатура «LED» - означает "светодиод" (англ. "light emitting diode") Поэтому если вы видите это слово, знайте что речь идет именно о светодиодах.
Надпись «SPEAK» на фото выше указывает на то, что к данному набору штырьков подсоединяется системный динамик, расположенный в корпусе компьютера. Его еще называют «PC SPEAKER». Именно он подает звуковой сигнал при первоначальном включении компьютера. Также именно по его звуковым сигналам можно судить о различных аппаратных сбоях компьютера.
Присмотритесь и Вы обязательно увидите что-то похожее внутри Вашего системного блока:

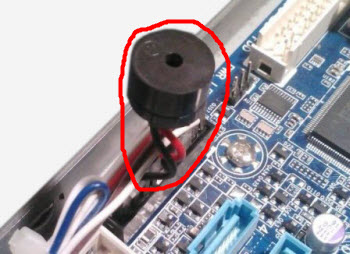

На новых материнских платах сейчас устанавливают динамики другого вида. Они напаиваются прямо на системную плату или одеваются на штырьки для разъемов передней панели системного блока компьютера.
